الأنابيب البلاستيكية/خرطوم البثق

تم تصميم آلة بثق الأنابيب/الخراطيم البلاستيكية الخاصة بنا لإنتاج أنواع مختلفة من الأنابيب والخراطيم البلاستيكية، وهي مناسبة للتطبيقات في الزراعة والبناء والسباكة. تم تصميم هذه الآلات للتعامل مع مواد وأحجام مختلفة، مما يضمن المتانة والأداء العالي. اكتشف المزيد حول حلول البثق المتقدمة لدينا من خلال زيارة صفحة من نحن على موقعنا.

معدات بثق الأنابيب البلاستيكية/الخراطيم (PP/PU/TPU) تقوم بمعالجة الراتنجات (أو طبقات التعزيز المدمجة) مثل PVC، PE، PP، PU، وTPU من خلال التلدين الفعال، أو تشكيل القوالب الحلزونية أو السلة، أو التشكيل بالفراغ، أو التبريد، أو السحب، أو اللف، أو القطع بالطول لإنتاج مختلف تجهيزات الأنابيب الصغيرة والمتوسطة القطر بشكل مستمر، بما في ذلك الأنابيب المموجة أحادية الجدار، والخرطوم المقوى بأسلاك الألياف / الفولاذ، والقناة الكهربائية، وأنابيب تغليف مستحضرات التجميل. يمكن تقسيم النماذج السائدة إلى الفئات الست التالية بناءً على هيكل جدار الأنابيب وطريقة التعزيز والاستخدام النهائي:

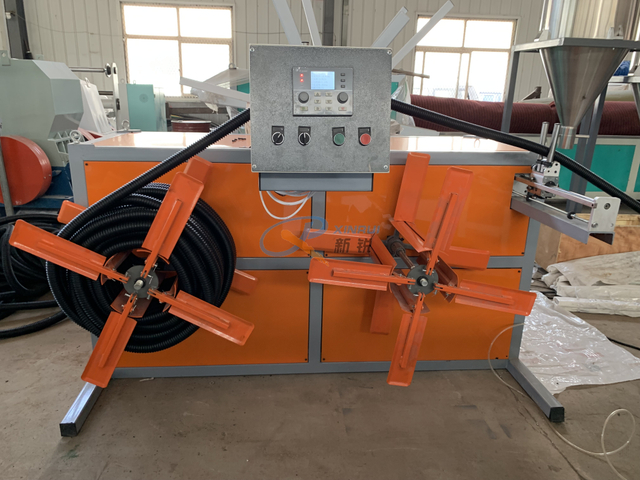

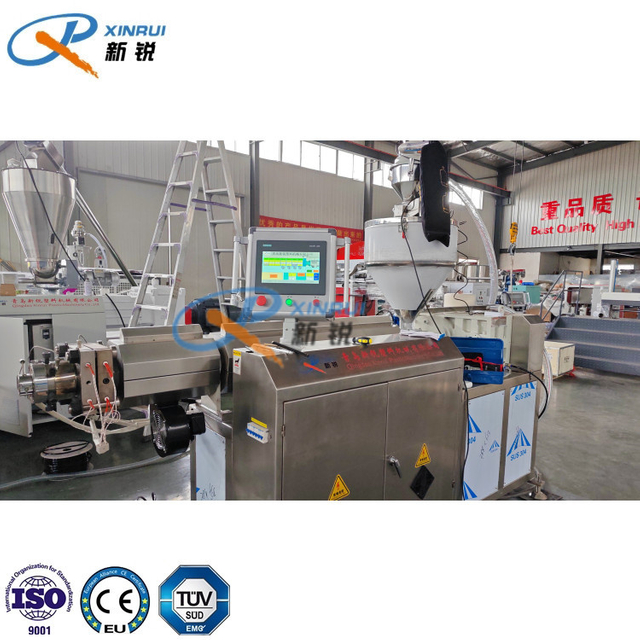

1. خط إنتاج الأنابيب المموجة المرنة ذات الجدار الواحد PVC، PP، و PE

المواد القابلة للتطبيق: PVC المرن، HDPE، وPP (درجة الغذاء مقبولة)

مواصفات المنتج: القطر الداخلي φ4–50 مم، قمة/حوض قابل للتعديل، سمك الجدار 0.2–0.8 مم، طول اللفة 50–200 م

التكوين الأساسي:

SJ45/30 أو SJ65/33 آلة بثق أحادية اللولب مع سخان سيراميك، الإخراج 60-180 كجم/ساعة

قالب حلزوني أو سلة + مموج يحركه التروس (60-120 زوجًا من الوحدات، 40Cr مقواة بالفراغ)

تبريد مائي ثنائي القناة + تجفيف بالهواء الساخن، سرعة السحب 6-25 م/دقيقة

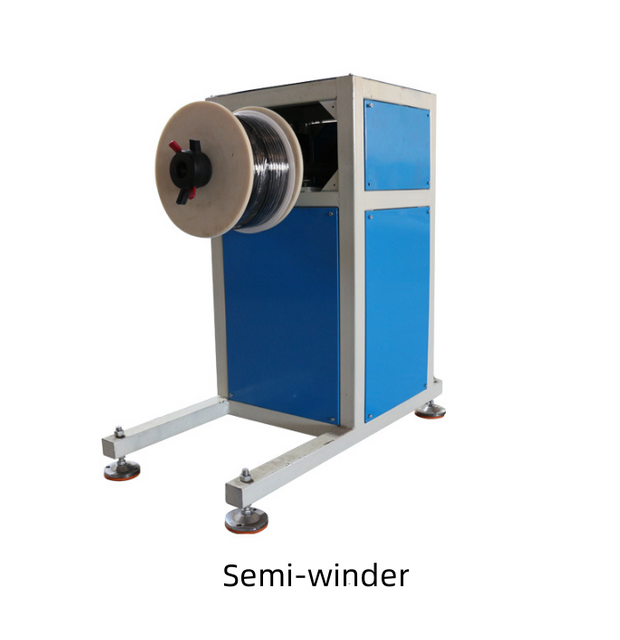

إعادة اللف التلقائي بمحطة مزدوجة مع عد العدادات وتغيير اللفة تلقائيًا

أبرز النقاط الفنية:

تغيير الوحدة من φ4 إلى φ50 مم خلال 10 دقائق؛ محورية التموج .150.15 مم

يمكن ثقبها عبر الإنترنت (للأنابيب المموجة المتسربة) أو طباعتها.

التطبيقات: أغلفة أسلاك السيارات، مصارف الغسالة، أنابيب التنقيط لمكيف الهواء، القش الطبي، قناة البناء

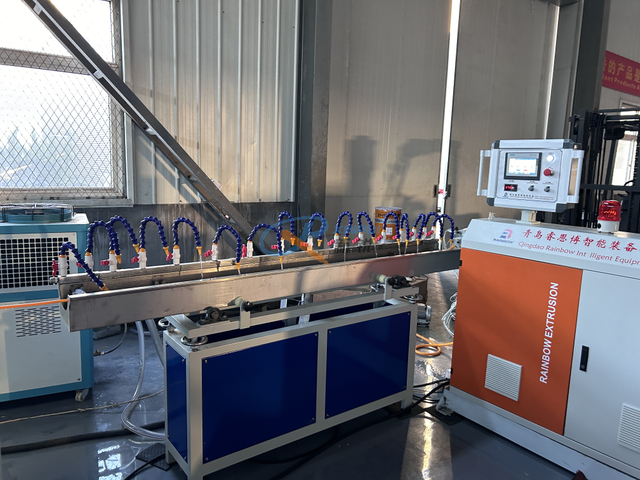

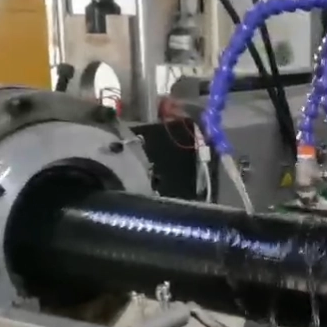

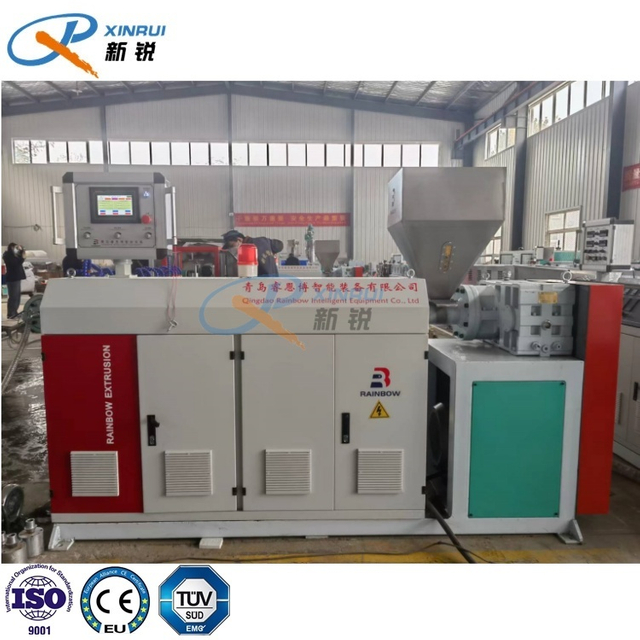

2. ماكينة خراطيم الحدائق PVC — خط إنتاج الخراطيم المقواة بالألياف 3/5 طبقة

المواد القابلة للتطبيق: الطبقة الداخلية من PVC الناعم، أو خيوط البوليستر (16-24 مغزل)، أو الأراميد؛ الطبقة الخارجية من PVC المقاوم للأشعة فوق البنفسجية؛ ممكن البثق المشترك للشريط البرتقالي.

مواصفات المنتج: القطر الداخلي 8-25 مم، سمك الجدار 2-4 مم، ضغط التشغيل 6-30 بار، طول العبوة 15-100 م

التكوين الأساسي:

اثنان/ثلاثة آلات بثق مشتركة أحادية اللولب SJ55/30 أو SJ65/30 مع مسامير حاجزة 38CrMoAlA (قابلة للتخصيص بناءً على متطلبات المنتج)

رأس قالب لف الخيوط المتقاطعة + ماكينة تجديل عالية السرعة ذات 24 مغزل (30-120 دورة في الدقيقة)، شد الحلقة المغلقة

الطبقة الخارجية تغطي رأس القالب + خزان ماء ساخن 10 متر (95 درجة مئوية) للتبلور، يليه إعداد الماء البارد 20 متر

سحب مؤازر 1-15 م/دقيقة لللف والتعبئة.

أبرز النقاط الفنية:

قوة تقشير الطبقة البينية ≥80 N/25 مم، ضغط الانفجار ≥120 بار

يمكن أن يتم بثقه بشكل مشترك مع طبقات داخلية مضادة للتجمد أو صالحة للطعام

التطبيقات: سقاية الحدائق، التنظيف بالضغط العالي، توصيل الغاز، خراطيم المشروبات المخصصة للطعام

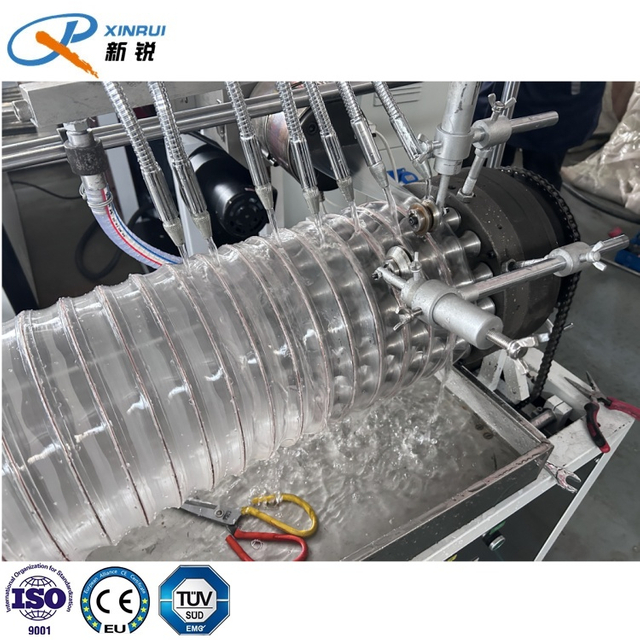

3. خط إنتاج خرطوم أنابيب التهوية بسلك فولاذي PU/TPU

المواد القابلة للتطبيق: بوليستر-TPU (درجة مقاومة للتحلل المائي)، سلك فولاذي مطلي بالنحاس φ0.8–1.6 مم

مواصفات المنتج: القطر الداخلي 25-508 ملم، سمك الجدار 0.6-1.5 ملم، نسبة التمدد 1:4، مقاومة الفراغ -0.9 بار

التكوين الأساسي:

جهاز بثق أحادي اللولب مقاس 75 مم خاص بمادة TPU (L/D 36)، مزود بقادوس تجفيف بنقطة تكاثف تبلغ -40 درجة مئوية، وإخراج 120-200 كجم/ساعة

رأس قالب سلك فولاذي ملفوف حلزونيًا أفقيًا، سلك مسخن مسبقًا إلى 80 درجة مئوية لمنع debonding

خزان مياه أفقي للتبريد الفراغي بطول 10 أمتار مع قوة جر مجنزرة، السرعة 3-20 م/دقيقة

التعبئة والتغليف المضغوط أو اللف مع غلاف الفيلم

أبرز النقاط الفنية:

التصاق الأسلاك ≥150 N، ومتوافق مع ROHS وREACH؛ استدارة قطرها 508 ملم ≥1.5 ملم

قابلة للتحويل بين PU وTPU تركيبة شفافة/مثبطة للهب/مضادة للكهرباء الساكنة

التطبيقات: مكنسة النجارة، تهوية الأنفاق، استخراج رذاذ زيت الأدوات الآلية، تهوية حزمة بطارية الطاقة الجديدة

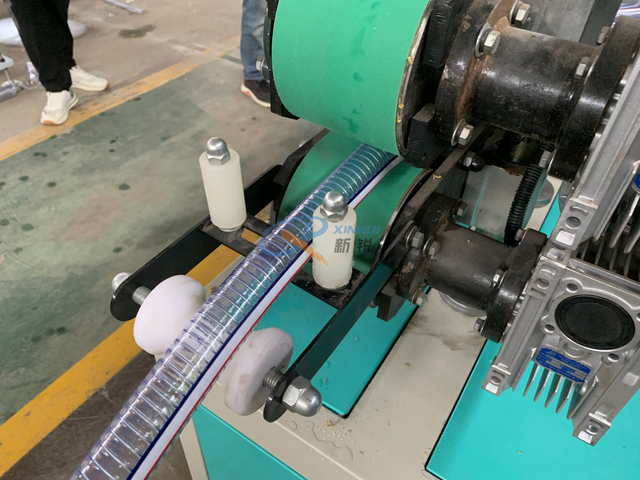

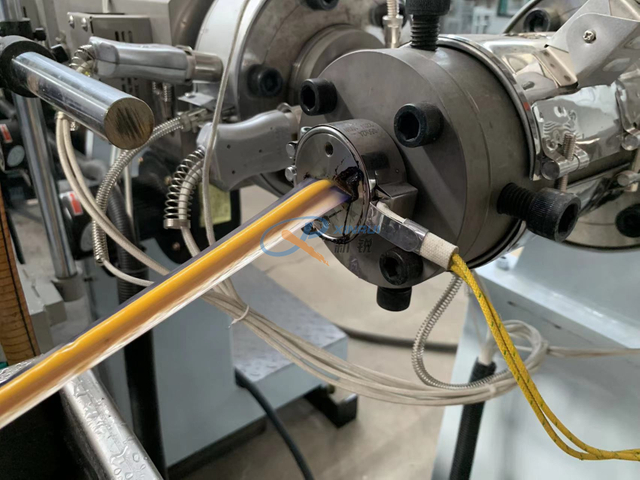

4. خط إنتاج خرطوم أسلاك الفولاذ PVC

المواد القابلة للتطبيق: PVC الناعم، سلك فولاذي مطلي بالنحاس φ0.5–2.0 مم

مواصفات المنتج: القطر الداخلي 6 – 100 ملم، سمك الجدار 2 – 6 ملم، شفاف أو ملون، تتوفر خطوط ملونة

التكوين الأساسي:

آلة بثق أحادية اللولب SJ65/30، خرج 150-220 كجم/ساعة

قالب متقاطع + دفع الأسلاك (48 مغزل الدفع النشط، التوتر 2-10 نيوتن)

خزان ماء تبريد مفرغ + تجفيف بالهواء الساخن، سرعة السحب 2-15 م/دقيقة

إعادة لف بمحطتين، الحد الأقصى لقطر الملف 1800 مم

أبرز النقاط الفنية:

لا يوجد انهيار عند مستويات فراغ تبلغ -0.08 ميجا باسكال؛ تغيير القالب لمدة 15 دقيقة: تغيير البكرة من 6 إلى 100 ملم

يمكن أن تكون مضمنة مع قضبان التوصيل النحاسية (المضادة للكهرباء الساكنة) أو يتم بثقها بشكل مشترك مع طبقة داخلية صالحة للطعام

التطبيقات: استخراج الفراغ الصناعي، واستخراج المبيدات الزراعية، ونقل النفط، وخراطيم الشفط الغذائية

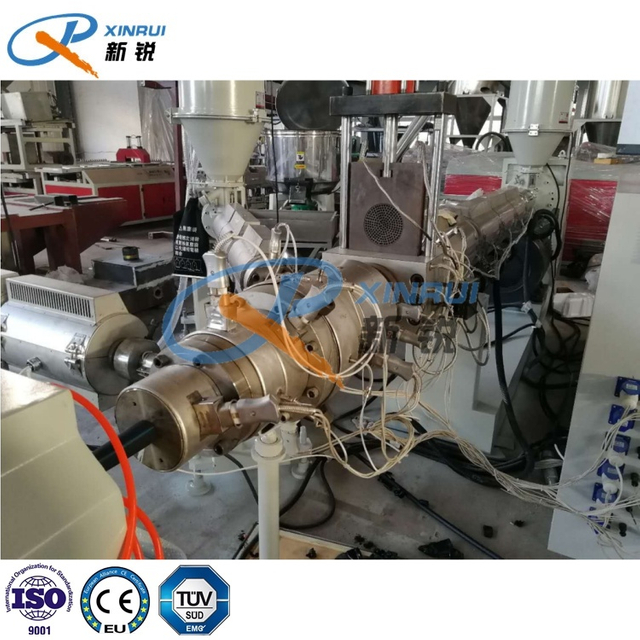

5. خط إنتاج بثق الأنابيب الكهربائية MPP/PE

المواد الخام القابلة للتطبيق: MPP (البولي بروبيلين المعدل)، مزيج أسود HDPE، مقاوم لدرجات حرارة تشغيل الكابل التي تصل إلى 90 درجة مئوية

مواصفات المنتج: القطر الداخلي 50-250 مم، سمك الجدار 3-18 مم، صلابة الحلقة SN ≥24 كيلو نيوتن/م⊃2;، القطع حسب الطول 6-12 م

التكوين الأساسي:

برغي فردي عالي الكفاءة SJ90/38 أو SJ120/38 مع حاجز BM ورأس الخلط، الإخراج 350-650 كجم/ساعة

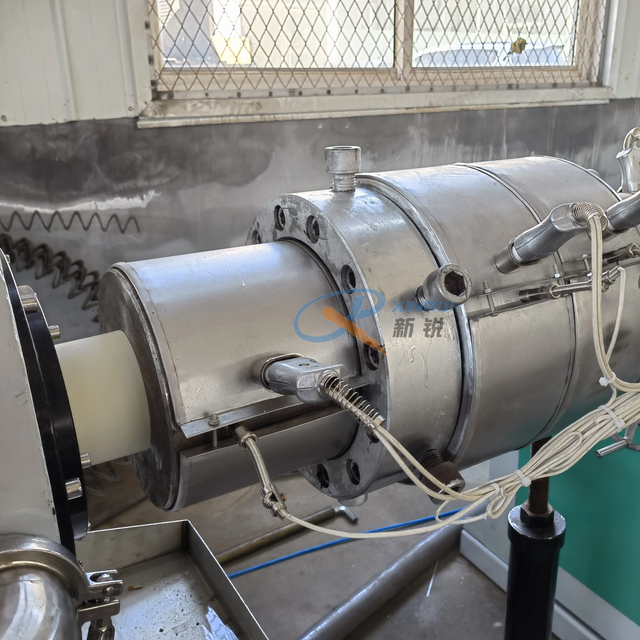

قالب حلزوني أو سلة، درجة حرارة الذوبان 190-220 درجة مئوية، منظم ضغط مضخة الذوبان

حجرة مفرغة 6-12 م + تبريد بالرش 12 م، تحكم تلقائي في مستوى الماء

قوة جر مجنزرة ثلاثية أو ستة مخالب، السرعة 0.3-6 م/دقيقة

قطع كوكبي بدون شرائح، وشطب، وقطع بطول ±2 مم، وطباعة نفث الحبر على الخط

أبرز النقاط الفنية:

قوة الشد ≥25 ميجا باسكال، معامل الانحناء ≥1,200 ميجا باسكال؛ يمكن إنتاج 5 أنواع من حقوق السحب الخاصة في 30 دقيقة عن طريق استبدال القالب الأساسي.

يمكن أن يشترك في بثق الخطوط الحمراء/الزرقاء أو خطوط التتبع البرتقالية.

التطبيقات: تغليف كابلات الطاقة بدون خنادق، وقنوات الاتصالات البلدية، والأنابيب الدقيقة للألياف الضوئية.

6. خط بثق أنبوب تغليف مستحضرات التجميل الناعم LDPE ذو طبقتين / 5 طبقات

المواد الخام القابلة للتطبيق: LDPE، LLDPE، EVA، Masterbatch، الحاجز EVOH (خمس طبقات)

مواصفات المنتج: القطر 10-60 ملم، سمك الجدار 0.3-1.0 ملم، البثق المشترك أحادي/ثنائي/خمس طبقات، طول اللفة 1000-3000 متر

التكوين الأساسي:

الطارد الرئيسي SJ55/30 (LDPE) + الطارد المساعد SJ35/30 (EVOH/طبقة لاصقة)، مُجهز بقالب دائري مشترك للبثق

كم حجم المكنسة + خزان ماء بارد 10 متر، درجة حرارة الماء 12-15 درجة مئوية

محرك مؤازر 10–80 م/دقيقة، قياس السماكة عبر الإنترنت مع ضبط الحلقة المغلقة للحصول على انحراف مركزي بنسبة ≥3%

ملف مركزي مزدوج المحطة، قادر على معالجة كورونا في الخط (قيمة داين ≥38) لمرحلة ما بعد الطباعة

أبرز النقاط الفنية:

معدل نقل الأكسجين بخمس طبقات ≥0.2 سم مكعب/م⊃2;/يوم؛ 5 دقائق لاستبدال غلاف التحجيم (10←60 مم).

يمكن شقها بشكل خطي (شريط مسطح) أو ثقبها بشكل خطي (أنابيب قناع الوجه).

التطبيقات: أنابيب مستحضرات التجميل، وأنابيب معجون الأسنان، وأنابيب المرهم، وقش الجيلي، وأنابيب تعبئة أقنعة الوجه.
